Piattaforma di produzione minerale idraulica di esplorazione del pozzo d'acqua 800m
Informazioni di prodotto:

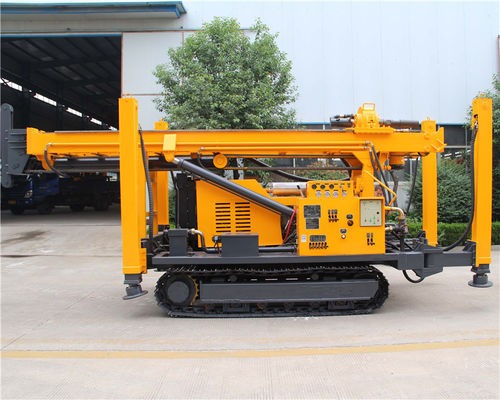

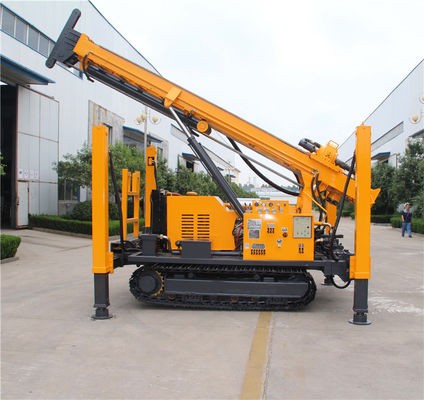

La piattaforma di produzione JDL-400 è un impianto di perforazione della trivellazione dell'acqua che mescola la piattaforma di produzione del fango e la piattaforma di produzione dell'aria in un'attrezzatura. Adotta la trasmissione automatica manuale di AMT, 10 timori di andata del grado e 2 retromarce del grado. La commutazione positiva e negativa è sensibile e conveniente. Rispetto alla trasmissione idraulica, la sua efficienza della trasmissione può essere raddoppiata ed il consumo di energia è ridotto di 35%, che rendono la macchina più efficiente ed economizzatrice d'energia.
Caratteristica principale
1. L'impianto di perforazione utilizza un cambio automatico, che ha una vasta gamma di velocità (14-650rpm), può produrre la grande coppia di torsione (Max.13400N.m) ed il controllo di velocità facile.
2. L'impianto di perforazione adotta un meccanismo della doppio velocità del a lungo colpo, le portate del colpo della testa di potere 3400MM per aumentare l'efficienza di perforazione e per ridurre l'avvenimento dell'incidente di tappo e di perforazione.
3. L'impianto di perforazione utilizza le doppie pompe di olio per fornire l'olio. Nell'alimentarsi, utilizza una singola pompa. Nel sollevare i tubi, le doppie pompe si combinano. La perdita di potere è bassa ed il tempo ausiliario è breve.
4. L'impianto di perforazione adotta la funzione principale della trasmissione meccanica, rispetto alla trasmissione idraulica, la perdita di potere dell'impianto di perforazione è piccola ed il costo della perforazione è più basso.
5. La piattaforma di produzione riserva la parte dell'interfaccia funzionale nel circuito idraulico in modo da possiamo ampliare la funzione secondo il requisito tecnologico degli utenti differenti.
Parametri tecnici
| Scriva JDL-400 a macchina |
| Capacità di perforazione |
Profondità di perforazione |
400m |
| Diametro del pozzo trivellato (aneto pungente). |
115-350mm |
| Sistema d'alimentazione |
Capacità di sollevamento |
180Ton |
| Spinta della capacità |
9Ton |
| Testa di azionamento |
Velocità rotatoria |
14-650 r/min |
| Max. Torque |
13400N.m |
| Metodo di perforazione |
Rotazione meccanica della testa della cima, alimentazione idraulica, lavoro con la pompa di fango o DTH |
| Allenti lo strato del suolo e la roccia del letto (durezza: F6-20) |
| Unità motrice |
Modello del motore |
YN33GBZ |
| Potere stimato/velocità |
76Kw/2400rpm |
| Capacità dell'argano |
Argano idraulico dello strumento |
1.5Ton |
| Argano meccanico |
3Ton |
| Asta di perforazione |
Diametro dell'asta di perforazione. |
76/89/102mm |
| Lunghezza dell'asta di perforazione |
3000mm |
| Compressore d'aria |
Consumo dell'aria |
16-35m3/min |
| Pressione d'aria |
10.5-24.6bar |
| Telaio del cingolo |
Velocità di camminata |
0-2km/h |
| Angolo rampicante |
20° |
| Dimensione |
Trasporto |
5600*2120*2650mm |
| Lavoro |
3800*3250*6700mm |
| Peso |
8000kg |
1. Parte di camminata:
Guidato dal motore del tuffatore di alto-coppia di torsione, facendo uso delle piste d'acciaio 43*135*400, la velocità commovente può raggiungere 2.5km/h. Il potere è forte e durevole.
2. Parte di potere:
il motore diesel turbo 76kw nella nuvola è adottato e le portate riservate di potere 15%, che è più adatta a costruzione del plateau.
3. Parte idraulica:
Il circuito idraulico è alimentato pompa dalla 32/32 di doppio, che pricipalmente realizza la camminata, torre che solleva, l'asta di perforazione che si alimenta, asta di perforazione che di sollevamento ecc.
