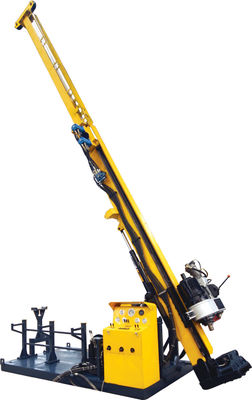

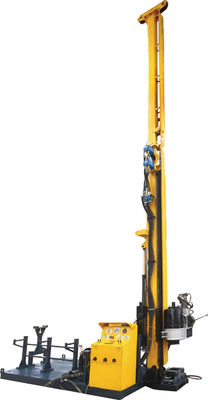

| Motore diesel dell'impianto di perforazione idraulico di carotaggio HYDX-4 |
Modello |
Cummins 6BTA5.9-C180 (turbo e tassa raffreddati ad acqua) |
| Spostamento |
5.9L (1,56 galloni degli Stati Uniti) |
| Potere |
132Kw (180HP) |
| RPM stimato (prestabilire) |
2200rpm |
| Capacità di perforazione dell'impianto di perforazione di trapano geologico idraulico |
Impianto di perforazione idraulico di carotaggio di Bq |
1000m (3280feet) |
| Impianto di perforazione idraulico di carotaggio di NQ |
700m (2296 piedi) |
| Impianto di perforazione di trapano geologico del HQ |
500m (1640 piedi) |
| Impianto di perforazione di trapano geologico idraulico di PQ |
300m (984 piedi) |
| |
Motore di rotazione |
Creatore Motore-variabile idraulico: SAUER-DANFOSS |
| |
RPM |
Un cambiamento 0-1100 giri/min. di quattro campanili degli spostamenti |
| |
Rapporti |
primo 2.652:1 di 4.519:1 quarto di 8.171:1 terzo di 14.422:1 secondo |
| Impianto di perforazione idraulico capo di carotaggio HYDX-4 del trapano |
Apri capo |
Stile di perno, manuale attivato |
| Chuck idraulico (PQ) |
Aperto idraulicamente, primavera del disco che preme, normalmente tipo chiuso una capacità di C di tenuta assiale di 222 400 N |
| Impianto di perforazione di trapano geologico idraulico di Max. Torque |
3700 N·m. (2727 lbf·ft) |
| Tenga il diametro |
(a 4,76 pollici) 121 millimetro |
| Capacità di Max. Lifting del fuso |
150 kN (33720 lbf) |
| |
Impianto di perforazione idraulico di carotaggio di Max. Feeding Power HYDX-4 |
60 kN (13480 lbf) |
| Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale della pompa idraulica di livellamento. Con il carico che percepisce sistema. |
Creatore: Pompa di DANFOSS primo: 148LPM alla pompa 31.5MPa secondo: 120LPM alla pompa 28MPa terzo: 50 LPM a 16MPa |
| Impianto di perforazione idraulico di carotaggio di capacità HYDX-4 |
310 L (82 galloni degli Stati Uniti) |
| Sollevando forza (singolo cavo) |
57kN (12814 lbf) (tamburo nudo) |
| Velocita di sollevamento (singolo cavo) |
38-70m/min (tamburo nudo) |
| Impianto di perforazione di trapano geologico idraulico della gru |
Diametro del filo di acciaio |
(a 0,71 pollici) 18 millimetri |
| Lunghezza del filo di acciaio |
50 m. (164 piedi) |
| Sollevando forza (singolo cavo) |
1200 chilogrammi (2646 libbre) (tamburo nudo) |
| Velocita di sollevamento (singolo cavo) |
60-90m/min (tamburo nudo) |
| Diametro del filo di acciaio |
(a 0,2 pollici) 5,3 millimetri |
| |
Lunghezza del filo di acciaio |
1000 m. (3280 piedi) |
| Altezza dell'albero |
9,6 m. (31,49 piedi) |
| Albero che regola angolo |
0°-90° |
| Angolo di perforazione |
45º fuori dall'orizzontale a 90ºvertical giù |
| Tirata dell'alimentazione |
15000kg (33075 libbre) |
| Albero |
Spinta dell'alimentazione |
6000kg (13230 libbre) |
| Tirata di Rod |
3m o 6m (9.84feet o 19.68feet) |
| Colpo d'alimentazione |
(a 137,80 pollici) 3500 millimetri |
| Colpo di slittamento |
(a 23,62 pollici) 600 millimetri |
| Tipo |
Ricambiare il tuffatore Triplex della pompa |
| Pompa di fango |
Modello |
BW160/10 |
| Colpo |
70mm (a 2,76 pollici) |
| Pressione di scarico |
2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 PSI) |
| Pressione della portata |
(a 2.19-4.33 pollici) 55.5-110 millimetri attraverso il foro Ф154mm (a 6,06 pollici) |

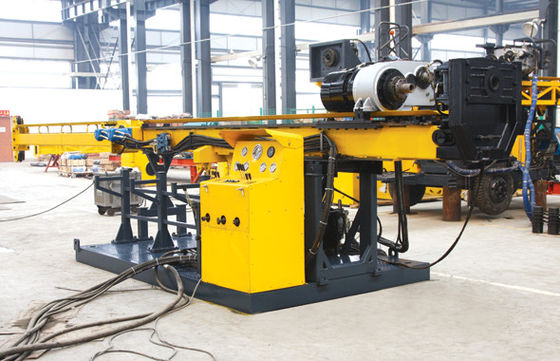

| Peso (tipo della piattaforma) |
9300 chilogrammi (20506 libbre) |
| Altri |
Dimensioni (L×W×H) |
5100×2200×2650mm (a 200×86.6×104.3 pollici) |
| Modo di trasporto |

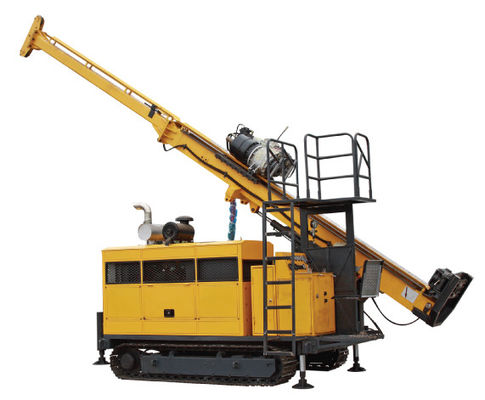

Cingolo |
