Materiale di trivellazione del centro del diamante XY-2

Brand Name:	OEM
MOQ:	1 insieme
prezzo:	negotiable
Payment Terms:	T/T, L/C, T/T, Western Union
Supply Ability:	Sulla base della citazione dettagliata

Detail Information

Product Description

Detail Information

Luogo di origine:

La CINA

Certificazione:

ISO,CE

Tipo:

Piattaforma di produzione di ingegneria

Potere (w):

22-28kw

Tensione:

380V

Dimensione (l*w*h):

2177*950*1863 millimetro

Colore:

Abitudine

Caratteristica:

Alta efficienza di perforazione

Peso:

1300kg

Tipo di potere:

Diesel ed elettrico

Imballaggi particolari:

Pacchetto standard dell'esportazione di casi di legno

Capacità di alimentazione:

Sulla base della citazione dettagliata

Evidenziare:

Piattaforma di produzione leggera del diamante

Impianto di perforazione di carotiere idraulico del diamante

Macchina delle carotiere del diamante

Product Description

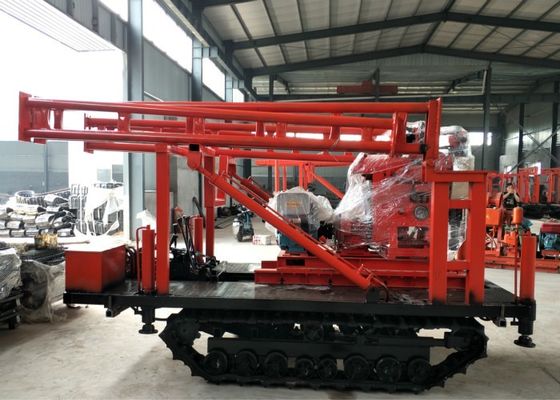

Materiale di trivellazione del centro del diamante XY-2

Descrizione di prodotto

Il carotaggio XY-2 è una nuova piattaforma di produzione sviluppata per rispondere all'esigenza aumentante sia degli utenti che dello sviluppo dell'industria geologica. Si applica ad ingegneria geologica, ad ingegneria buona e di grande diametro di idrogeologia. Il suo tagliente è pricipalmente diamante e quei tungsteno-forniti di punta.

Caratteristica

L'impianto di perforazione del centro del diamante XY-2 è leggero e facile da trasportare. Adotta il motore diesel di Deutz F3L 912 o il motore elettrico 22KW e la sua gamma di velocità è ampi. Grazie alla disposizione della sua corda, il suo argano possono evitare la corda che intreccia e rallentare la sua usura. Nell'correre al livello ad alta velocità, la sua cinghia di trasmissione può rendere l'impianto di perforazione del centro del diamante molle nella formazione irregolare e quindi ridurre il rischio di danno e di guasto meccanico.

Caratteristiche principali

1, con il dispositivo d'alimentazione idraulico, alta efficienza di perforazione.

2, il grande diametro del foro di coppia di torsione rotatoria.

3, fornito della carta della palla che preme il meccanismo, che può realizzare non hanno invertito il palo, alta efficienza.

4, l'impianto di perforazione presentano i vantaggi della struttura compatta, piccolo volume, peso leggero, la forte decomposizione, facile da gestire.

Parametro tecnico

1. Capacità di perforazione

Tipo di perforazione	Profondità di perforazione
Perforazione del palo di fondazione	100m (328 piedi)
Idro trivellazione geologica	150m (492 piedi)
Carotaggio	600m (1968 piedi)

2. Rotatore

Tipo di motore di potere	Impianto di perforazione diesel del centro del diamante	Impianto di perforazione del centro del diamante del Electromotor
Velocità positiva (r/min)	92, 152, 230, 330, 293, 485, 734, 1056	92, 152, 230, 330, 293, 485, 734, 1056
Velocità negativa (r/min)	81, 258	81, 258
Coppia di torsione massima del fuso	2,1 KN.m (1548 lbf.ft)	2,1 KN.m (1548 lbf.ft)
Identificazione del fuso	93mm (a 3,66 pollici)	93mm (a 3,66 pollici)

3. Gru

Sollevamento della capacità (Unico terza della corda): 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
Velocità di sollevamento del cavo metallico (la terza corda): 0,64, 1,05, 1,6, 2,3 5,25, 7,54 inch/s di m/s (2,1, 3,44,)
Diametro del cavo metallico: (a 0,49 pollici) 12,5 millimetri
Diametro del tamburo dell'impianto di perforazione del centro del diamante: (a 7,64 pollici) 194 millimetri
Diametro dell'orlo del freno: (a 14,17 pollici) 360 millimetri
Lunghezza del tamburo: (a 5,91 pollici) 150 millimetri
Larghezza di banda del freno: (a 3,54 pollici) -90 millimetri
Capacità del tamburo: 80 m. (262.4feet)

4. Dispositivo di viaggio
Colpo del cilindro di ritrazione dell'impianto di perforazione del centro del diamante: (a 23,62 pollici) 600 millimetri
Distanza fra l'impianto di perforazione di trapano ed il foro: (a 16,54 pollici) 420 millimetri

5. Sistema di pressurizzazione
Identificazione del cilindro.: (a 2,76 pollici) 70 millimetri
Diametro della barretta del cilindro: (a 1,38 pollici) 35 millimetri
Max. Pressure dell'impianto di perforazione del centro del diamante: 45 KN (10116 lbf)
Forza ascensionale massima: 60 KN (13488 lbf)
Colpo del cilindro: (a 21,65 pollici) 550 millimetri

6. Pompa di olio
Tipo: Impianto di perforazione del centro del diamante di CBF-E416-AL
Spostamento: 16 l/min (4,22 galloni/min degli Stati Uniti)
Velocità (r/min): 1500
Pressione di esercizio: 8 Mpa (1160 PSI)
Max. Pressure: 20 Mpa (2901 PSI)

7. Asta di trivellazione
(1) il Kelly esagonale: Φ89×79 millimetro, Φ76×66 millimetro, Φ60×53 millimetro
(Pollice Φ3.50×3.11, pollice Φ3.0×2.60, pollice Φ2.36×2.09)
(2) Φ89 millimetro, Φ71 millimetro, pollice millimetro (pollice Φ3.50, Φ2.80 di Φ50, pollice Φ1.97)

8. Motore di potere
Impianto di perforazione del centro del diamante con il motore diesel Deutz F3L 912 28KW (37.5HP) 1500 giri/min.
Impianto di perforazione del centro del diamante con il electromotor Y180L-4 22KW (29.5HP) 1470 giri/min.

9. Dimensioni (L×W×H): 2177×950×1863 millimetro (a 85.71×37.40×73.35 pollici)

10. Peso del trapano (senza unità motrice): circa 1300 chilogrammi (2867 libbre)
